Glass To Metal Adapter |
|

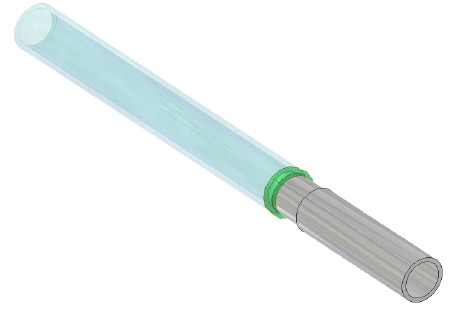

Glass to Metal adapter（ガラス/メタル変換チューブ）は、ガラス（Pyrex7740）から金属（ステンレス）への変換が可能なチューブ形のアダプターです。両端は解放状態のチューブ状パーツとして販売いたしております。
スムースな幾何形状の変換構造で、真空はもちろん、流体をハンドリングするアプリケーションでも応用可能です。金属端の肉厚を厚く設計してありますので、TIG溶接での接続も可能です。
|
|
■ Pyrex7740 to Metal (SUS304)
■ Direct seal conjunction (Non-Magnetic Brazing alloy emploied)

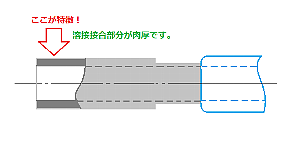

■ Metal tube end is thicker (Weldable)
■ Temperature Rating=≧450℃ (注)
■ He Leak Tight ≧2ｘ10E-7（Pa）

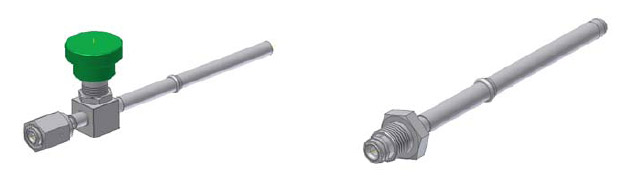

■ Closed Glass end or VCR Adapted matters are available on request
(注)：ガラス部の応力変形が考えられる限界点を示します。製品の使用限界を示すものではありません。 (注)：温度勾配は25℃/min以下で使用ください
|
 |
|
|
 |
| |
| サイズ |
規格／型式 |
価 格 |
Metal・Glasｓ
（インチ） |
Glass長さ
（㎜） |
全長
（ミリ） |
| 1/4 |
(76.2) |
(120) |
GMT25-P3 |
お問い合わせ |
| 3/8 |
(76.2) |
(120) |
GMT37-P3 |
お問い合わせ
|
| 1/2 |
(76.2) |
(120) |
GMT50-P3 |
お問い合わせ |
（2023年7月現在）
|
|
（ ）内の寸法は実際の製品寸法と差異があります。また、ガラス部肉厚の偏差がある場合もあります。
|
| |
|
■ガラス終端封止やVCR取付などカスタム仕様の製作にも対応を致します。
詳細を明記の上、弊社までお知らせください。
|
 |
| |
| |
|
* Pyrex はCorning Incorporationの登録商標です。
|
| |
