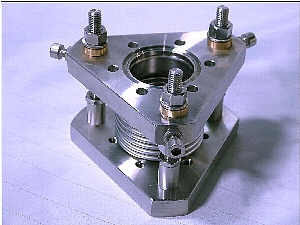

ジンバル機構(TILT Adjustable Bellows)




 ●成型ベローズ使用(SUS316L)
●低放出ガス
●ベークアウト<350℃

●取付姿勢自在

●最小限の空間スペース

●豊富なアライメントファクター

●低コスト








アジャストベローズはストロークの長い磁気結合型トランスファーロッドなどを装置に取り付ける場合、トランスファーロットと共に装着し、トランスファー軸端のアライメント機能を補完するデバイスです。



ベローズ構造を持つこのデバイスは±5㎜のストローク調整機能と、Z軸方向0.5㎜のオフセット調整機能を有しますが、これらの機能を併用した場合は傾斜角調整範囲は減少します。

取付方向は自在(取付フランジの正逆、及び天地方向の自由度)で支持耐荷重は30Kgの性能を有します。
