UHVサンプルヒーター
|
|
UHV Heater F.A.Q
|
 |
|
| |
|

|
| * ヒーターパターンを示す目的から電源投入直後のヒーター面の状態を撮影したものです。この直後、ヒーター面は直ちに均熱状態に至ります。 |
| |

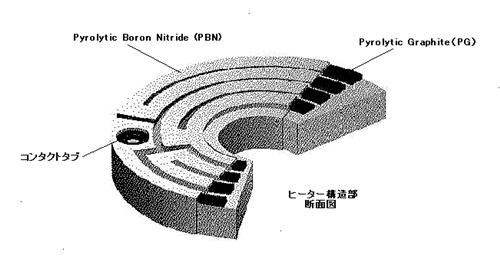

●BORALECTRIC® Heater は高純度のPyrolytic Boron Nitride (PBN)、 Pyrolytic Graphite (PG)、 導電材料の要素から構成されるヒーター構造です。高純度IN-VACUUM HEATERとして各種のサンプル加熱に応用されます。
IN-VACUUM HEATER として、1800℃を越えるオペレーティングが可能なこのヒーターは、従来の通電抵抗加熱では得られない高速応答性と出力特性を備えています。不活性ガス、腐食性ガスに耐え、熱的、機械的強度にも優れたこのユニークなヒーターは単位面積当たり300 W/sq. inch (45 watts/sq. cm.).以上の出力が得られます。 |
 |
| テクニカルデータはこちらからご覧下さい。 |
| |
|
●ヒーターの主な特徴とスタンダード形状
・HV・UHV 対応
・temperature up to 2.000 K
・高い出力密度 (約 45 Wcm-2)
・化学的に不活性なヒーター面
・ヒーター材料として優れた機械的強度
・高純度ヒーター
・立体形状にも対応可能です。
|
 |
|
|
●New スタンダード平面ヒーター
|
 |
|
| |
| 型 式 |
A (mm) |
B (mm) |
Heating Area
φC (mm) |
Contact
Bolts |
Watts |
Amps max. |
詳細図 |

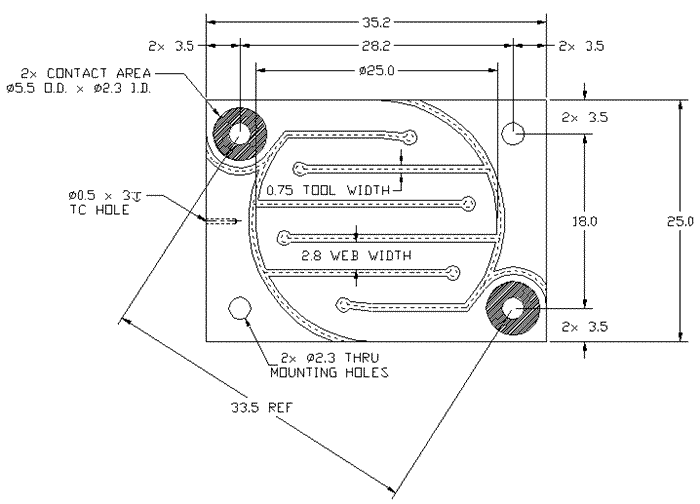

| HTR1001 |
35,2 |
25,0 |
φ25,0 |
M2 |
220 |
8 |
click |

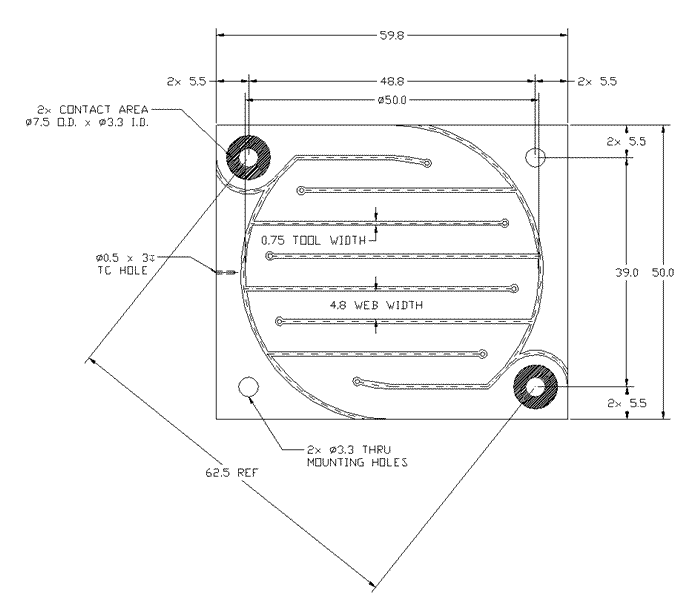

| HTR1002 |
59,8 |
50,0 |
φ48,8 |
M3 |
1.440 |
16 |
click |

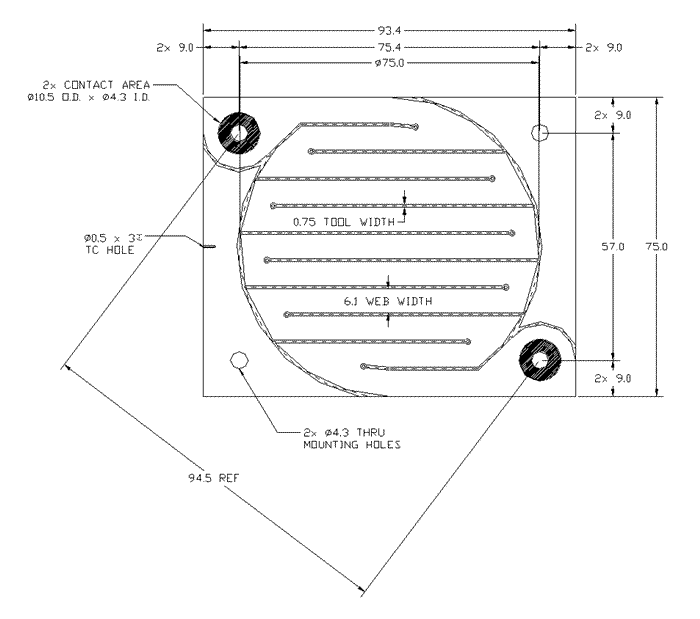

| HTR1003 |
93,4 |
75,0 |
φ75,0 |
M4 |
2.300 |
17 |
click |
|
| |
|
●平面ヒーター（同心円パターン）
コンタクトタブ付き
|
 |
|
| |
| |
Heater f
mm |
Length
mm |
Post Dist.
mm |
Contact f
mm |
Hole f
mm |
Watts * |
Volts * |
Ohms * |
Current
max (A) |
| HT-01 |
12,7 |
25,4 |
17,8 |
5 |
2,5 |
80 |
15 |
5-7 |
8 |
| HT-02 |
19 |
45,7 |
34,2 |
9,5 |
4 |
150 |
30 |
9-15 |
8 |
| HT-03 |
25,4 |
51,8 |
38,1 |
9,5 |
4 |
300 |
40 |
9-15 |
10 |
| HT-04 |
44,5 |
82,5 |
63,5 |
9,5 |
4 |
1000 |
110 |
17-30 |
12 |
| HT-05 |
50,8 |
76,2 |
63,5 |
9,5 |
4 |
1300 |
110 |
15-25 |
15 |
* typical values |
| |
|
●平面ヒーター（斜行線パターン）
コンタクトタブ付き
|
 |
|
| |
| |
Heater f
mm |
Length
mm |
Post Dist.
mm |
Contact f
mm |
Hole f
mm |
Watts * |
Volts * |
Ohms * |
Current
max (A) |
| HT-21 |
25,4 |
57,6 |
43,9 |
6 |
3 |
300 |
50 |
15-25 |
8 |
| HT-22 |
50,8 |
101,6 |
82,5 |
9,5 |
4 |
1300 |
110 |
15-25 |
15 |
* typical values |
| |
|
●平面ヒーター（同心円パターン）
|
 |
|
| |
| |
Heater f
mm |
Post Dist.
mm |
Contact f
mm |
Hole f
mm |
Watts * |
Volts * |
Ohms * |
Current
max (A) |
| HT-41 |
25,4 |
19 |
5,1 |
2,5 |
300 |
40 |
10-16 |
8 |
| HT-42 |
38,1 |
30,4 |
6,4 |
4 |
700 |
70 |
10-16 |
10 |
| HT-43 |
50,8 |
40,6 |
9,5 |
4 |
1300 |
110 |
15,25 |
15 |
| HT-44 |
63,5 |
52,5 |
9,5 |
4 |
2000 |
180 |
22-35 |
15 |
| HT-45 |
76,2 |
61,4 |
9,5 |
4 |
3000 |
208 |
22-35 |
20 |
* typical values |
| |
| ●平面ヒーター（斜行線パターン） |
| |
（外観レイアウトは上図参照ください。）
| |
Heater f
mm |
Post Dist.
mm |
Contact f
mm |
Hole f
mm |
Watts * |
Volts * |
Ohms * |
Current
max (A) |
| HT-61 |
38,1 |
32,3 |
5,1 |
2 |
650 |
80 |
15-25 |
10 |
| HT-62 |
50,8 |
43,4 |
6 |
3 |
1300 |
110 |
15-25 |
12 |
| HT-63 |
76,2 |
68,8 |
6 |
3 |
3000 |
170 |
15-25 |
20 |
| HT-64 |
102 |
89,9 |
9,5 |
4 |
4500 |
208 |
25-25 |
25 |
* typical values |
| |
|
●ヒーティングエレメント
|
 |
| |
 |
|
| |
| |
Typical Watts |
Typical Resistance |
Typical Voltage |
max. Current |
| HT-81 |
1500 |
10-20 |
110 |
20 amps |
| HT-91 |
1000 |
5-10 |
80 |
20 amps |
|
| |
| |
|
● 製品の構成
HC3500専用制御電源（PID制御）
ヒータエレメント
コンタクトアッセンブリー
熱電対取付穴
K型熱電対素線（先端溶接済み）
注）BORARECTRICはAdvanced Ceramics International Corporationの登録商標です。
|
 |
|
| |
 |
| |
|
