アトムソース(Atom Source)

カタログダウンロード 日本語 English
カタログダウンロードはこちらをクリックして下さい

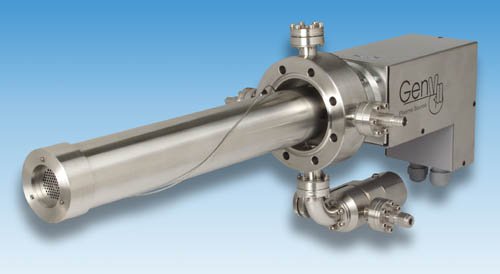

 Atom SourceECRElectron Cyclotoron Resonance)方式によるプラズマソース本来の高純度、高密度プラズマ中からのニュートラルビームを発生します。 フィラメントレス構造の為O2H2 等のリアクティブガスの導入が可能です。プラズマ生成部は高純度の絶縁材料で構成され、その他の構成材料も全てUHVプロセスでの使用に耐える構造です。CF114DN63CF)フランジマウントによるコンパクトな本体は外部からの導波管接続を必要としません。ユーザーによる面倒なチューニング作業も不要です。アプリケーションに応じてAtom/IonHybridSourceの対応も可能です。

(詳細は弊社までお問合せください。)





Applications

Nitriding e.g. GaN, AlN, GaAsN SiN etc.

Hydrogen cleaning, hydrogen assisted MBE.

Oxidation e.g. ZnO, Superconductors, Optical coatings.

Compatible with MBE, PLD, Sputter deposition systems.

Nitrogen Doping


 Key Fuatures&Basic Comprises


● フィラメントレス

酸素、水素、窒素等のリアクティブガスの解離が可能です。

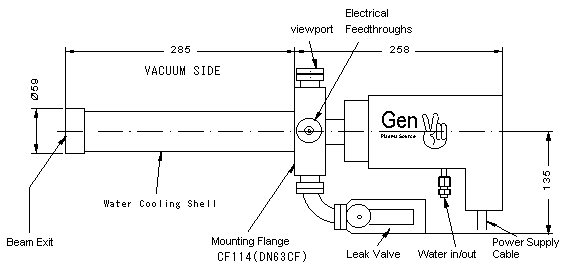

●CF70フランジマウント

コンパクト、マイクロ波導波管の接続を必要としない省スペース構造

●チューニング不要(Factory Set)

ユーザーによる面倒なチューニング作業は不要です。

●Full UHV対応

UHV環境下で使用可能な材質で構成されています。

●ベークアウト>200℃

Specifications


Atom Flux

>2x1016 atoms/cm2/s at 10cm

Beam Divergence

~ 15° half-angle typical

イオン化ガス



N2, O2, H2 (any most other non-condensible gases)

  動作圧力

 Working Pressure

1x10-8 mabr to 1x10-1 mbar  typical (using 500l/s pump) and depending on selected grids, pump, optional differential pumping and gases.

Working distance:

<50mm to >300mm (150mm typical)

オプション:

(1) Residual Ion Trap  (removes ions from beam)
(2) Differential pumping (for operation at very low or high vacuum levels)
(3) Ion source retrofit kit
(4) Plasma igniter
(5) Plasma Detection (sensor to detect if plasma is on)
(6) remote control option A (externally swich on/off microwave power)
(7) remote control option B (to extermnally control microwave power, ion traps via 0-10V analog signal)


ご注意:カタログに記載の内容は予告なく変更される場合があります。(Vol:2008-04)
